Description

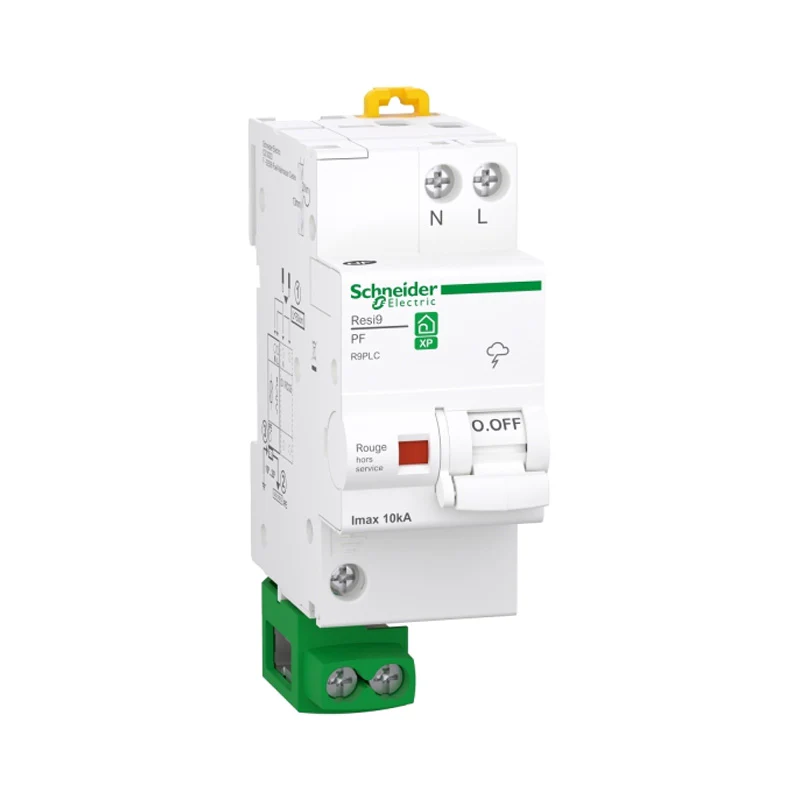

Avantages produits Parafoudre SCHNEIDER R9PLC 10kA type 2 230V 1P+N Resi9 XP

• Parafoudre 1P+N Type 2 pour protéger les installations électriques contre les surtensions provoquées par la foudre.
• Pré-équipé avec bornier et câble de liaison à la terre pour un raccordement simple et conforme à la norme NF C 15-100.
• Installation facile sur rail DIN et compatible avec les produits embrochables Schneider XE grâce au mini-peigne fourni.
• Protection fiable avec un courant nominal de décharge de 10 kA et un niveau de protection jusqu’à 1,5 kV.
• Dispositif auto-protégé avec disjoncteur intégré (Icu 4,5 kA) pour plus de sécurité.
• Certifié Green Premium, conforme aux normes NF, CE, EN 61643-11 et CEI 61643-11.
• Livré avec accessoires complets : mini-peigne, bornier et câble de 16 mm² pour la liaison au collecteur de terre.

Caractéristiques techniques Parafoudre SCHNEIDER R9PLC 10kA type 2 230V 1P+N Resi9 XP

• Gamme : Resi9
• Nom du produit : Resi9 XP PF
• Fonction produit : Parafoudre
• Nombre de pôles : 1P+N (Bi)
• Classe de parafoudre : Type 2
• Technologie du parafoudre : MOV + GDT
• Tension assignée d’emploi [Ue] : 230 V (+/-10 %) CA 50/60 Hz
• Courant nominal de décharge : 10 kA mode commun N/PE, 5 kA mode différentiel L/N
• Courant de décharge maximal : 10 kA
• Tension maximale de service permanent [Uc] : 275 V
• Niveau de protection en tension [Up] : 1,5 kV
• Surtension temporaire [Ut] : 337 V L/N pour 5 s, 442 V L/PE pour 5 s
• Disjoncteur intégré Icu : 4,5 kA
• Signalisation locale : Repère couleur blanc/rouge
• Mode d’installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 4
• Hauteur : 102 mm
• Largeur : 36 mm
• Profondeur : 76 mm
• Couleur : Blanc (RAL 9003)
• Mode de raccordement : Borne du type à cage, dessus et dessous 2,5-25 mm²
• Couple de serrage : 2,5 N.m
• Équipements fournis : Câble à la terre PE pré-monté, 1 bornier intermédiaire
• Normes : EN 61643-11, CEI 61643-11
• Certifications : CE, NF
• Indice de protection : IP40 dans boîtier modulaire, IP20
• Tenue aux chocs : IK03
• Humidité relative : 5–95 %
• Température de fonctionnement : -25 à 70 °C
• Température de stockage : -40 à 70 °C
